冷热冲击试验箱工作原理

冷热冲击试验箱是用于测试材料在瞬间切换高低温环境，反应材料的急剧变化时对材料的性能影响，冷热冲击试验机模拟了高温、低温之间的骤变情形，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害能够更好的检测出试验样品在冷热交替环境下发生的物理和化学上的性质变化，快速实验材料的使用中的状况，高低温冲击试验箱帮助企业在研究改善产品材料的稳定性提供真实数据。

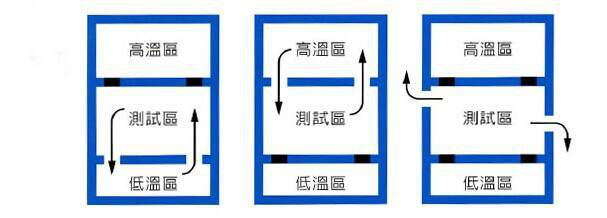

冷热冲击试验箱（三箱）工作原理图

冷热冲击试验箱内置预冷区、预热区、试验区三个部分，三个区分别独立，三个箱体间通过风门切换不需移动试验产品，冲击常温时，通过鼓风机，把环境温度导入试验空间，排除试验空间热量或冷量，同时高低温槽风门关闭；冲击低温时，高温和常温槽风门关闭，低温槽与试验箱相通，瞬间把预存冷量导入试验箱；冲击高温时，低温和常温槽风门关闭，高温槽与试验箱相通，瞬间把预存热量导入试验箱。从而达到温度快速交变的目的。

预冷区低温储存室： 冷热冲击试验箱箱内温度状态由风道中的加热器、蒸发器以及风机的运作状态决定。经过膨胀阀节流流出的制冷剂进入运作室内蒸发器后，吸收运作室内热量并气化，使运作室温度降低;气化后的工质被压缩机吸入并压缩成高温度、高压气体进入冷凝器中被冷凝成液体，再经筛检程式，最后通过膨胀阀节流后，重新又进入运作室内蒸发器中吸热并气化然后再被压缩机吸入压缩。冷热冲击试验机如此往复回圈运作，使运作室温度降到设置的温度要求

预热区高温区设置空气调和室、循环风道、加热装置及循环风机，风道内安装导风板、风门及散流器，高温气体从风道吹出经过试验区回收循环；低温区设置空气调和室、循环风道、加热装置、制冷装置、储冷片及循环风机，风道内安装导风板、风门及散流器，低温气体从风道内吹出，经过试验区回收。发瑞仪器的冷热冲击试验箱高温度储存室：中央控制器从感温元件检测即时信号源，与设定温度信号源进行比较，得到比较信号源，由仪表PID逻辑电路输出信号源控制固态继电器的导通或关断的时间比例调节加热器输出功率大小，从而达到自动控温的目的。

冲击温度测试室：由仪表自动控制高低温气阀，在低温或高温度储存室之间切换，分别与高温度箱或低温箱形成闭路空气循环系统，迅速达到试验的目标温度。试验箱内温度状态由风道中的加热器、蒸发器、及风机的运作状态决定。试验箱运作室内采用强制轴流”散性“式回圈风运作，可以大大提高设备运行的波动度、均匀度等参数。

温度控制器根据高温区温度、低温区温度及试验温度度由发瑞仪器的冷热冲击试验箱内温度感应体传输信号发送指令，通过微积分时间及SSR控制模块控制加热器输出量及制冷机组工作；样品初始温度可根据试验要求选择高温开始或低温开始，试验区温度与高低温冲击条件及高低温区构成闭环控制方式，从而达到温度快速交变及高低温恒温的目的。
